LDCJ1-35穿心式電流互感器
收藏

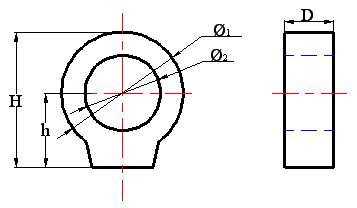

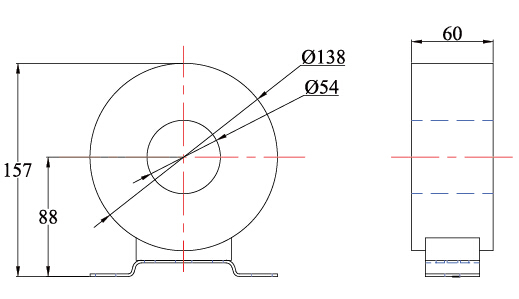

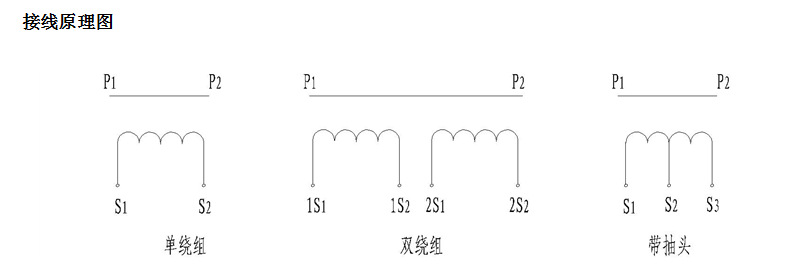

詳細介紹: LDC高精度穿心電流互感器適用于交流電力系統10kV——35kV供用電設備的電流測量、電能計量、信號采樣和微機保護。該電流互感器具有體積小、重量輕、安裝方便等特點，已在SafeRing/Plus、Uniswitch、、RM6/SM6、SVS、GA/GE、FB、SS、FTR等系列緊湊型全絕緣環網開關柜，組合式變電站和電纜分接箱中廣泛應用。并且非常適合與RTU,FTU等遠程終端設備組成采樣單元為整個系統提供精確數據支持。 該型電流互感器選用新型導磁材料作為測量繞組的鐵芯，其高磁導率、較低的飽和磁感應強度和優良的穩定性，保證了較高的測量準確度和較低的儀表保安系數，優質進口硅鋼片經先進工藝加工后作為保護繞組的鐵芯，保證了較高的準確限值系數。 環型鐵芯和二次繞組采用優質環氧樹脂真空澆注在可阻燃的塑料殼體內，防潮濕，性能穩定，無需維護。該型電流互感器體積小、重量輕，占用空間小，固定在環網開關柜的電纜室內，安裝時只需將電纜從內孔穿過，簡便快捷，和諧美觀。 LDC系列概要： 型號 一次額定電流范圍 額定負載范圍 規格尺寸 LDC1-10 100～600A 1.5VA～40VA φ100×φ45×40 LDC2-10 50～800A 1.5VA～60VA φ100×φ45×75 LDC3-10 30～800A 2.5VA～80VA φ100×φ45×115 LDC4-10 50～800A 2.5VA～20VA φ100×φ62×40 LDC5-10 50～800A 1.5VA～60VA φ100×φ65×100 LDC6-10 50～600A 2VA～15VA φ90×φ40×100 LDC7-10 100～600A 2.5VA～7.5VA φ85×φ55×50 LDCJ1-10 30～800A 1.25VA～30VA φ120×φ45×65 LDCJ2-10 20～800A 1.25VA～60VA φ120×φ45×130 LDCJ1-35 50～600A 2.5VA～60VA φ138×φ54×60 LDCJ2-35 50～600A 2.5VA～60VA φ138×φ54×120 尺寸圖： 額定電流比、準確級及其額定負載如下表所示，額定二次電流5A或1A。 型號 LDCJ1-35 額定一次電流 （A） 準確級及額定負載（VA） 雙繞組準確級及額定負載（VA） 0.2S 0.2 0.5 10P20 10P15 10P10 0.2S 0.5 10P10 10P5 50 5 2.5 5 2.5 2.5 75 2.5 10 2.5 5 5 2.5 100 2.5 5 10 2.5 5 7.5 2.5 5 2.5 3.75 150 5 7.5 15 3.75 7.5 10 3.75 7.5 2.5 5 200 10 10 20 5 10 15 5 10 5 7.5 300 15 20 30 7.5 15 20 10 15 5 10 400 20 30 40 10 15 30 15 25 7.5 15 500 25 30 50 15 20 40 20 30 10 20 600 25 30 60 20 25 50 20 30 10 25 技術參數: 使用條件: 額定頻率：50Hz or 60Hz； 環境溫度：－350C-+550C 額定二次電流：5A or 1A； 日平均溫度：≤40C。 工頻耐壓:3kV , 1min； 海拔高度：≤3000m 額定擴大電流：120%In； 大氣條件：大氣中無嚴重污穢 執行標準： IEC 185:1987 GB1208-2006 P2表示一次極性端，S1、S2表示二次極性端；P2和S2為同名端（減極性）。 LDC系列產品規格表: 型號 Φ1 Φ2 D H h LDC1-10 100 45 40 123 73 LDC2-10 100 45 70 123 73 LDC3-10 100 45 115 123 73 LDC4-10 100 62 40 123 73 LDC5-10 120 65 100 147 88 LDC6-10 90 40 100 112 68 LDC7-10 85 55 50 85 55 LDCJ1-10 120 45 65 147 87.5 LDCJ2-10 120 45 130 147 87.5 LDCJ1-35 138 54 60 157 88 LDCJ2-35 138 54 120 157 88 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
